當前位置：首頁 > 產品中心 > 排污泵系列 > WQP型不銹鋼潛水排污泵
簡要描述：WQ型不銹鋼潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。
產品型號：WQP型廠商性質：生產廠家更新時間：2024-06-20訪 問 量：903
產品分類
Product Category相關文章
Related Articles詳細介紹

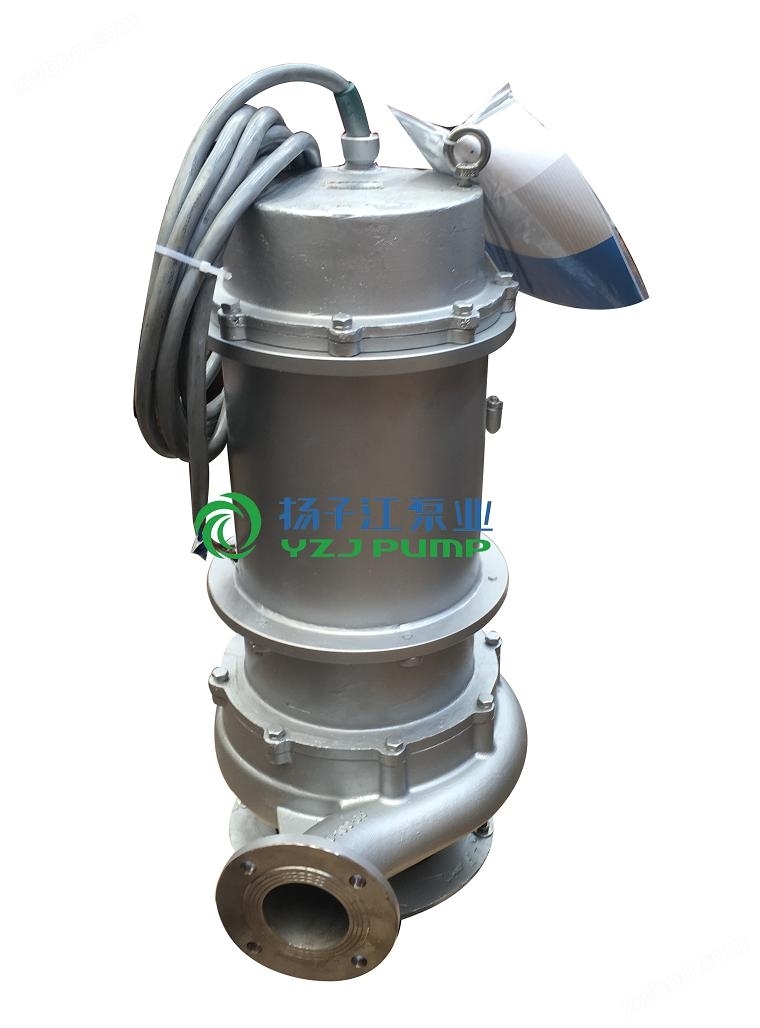

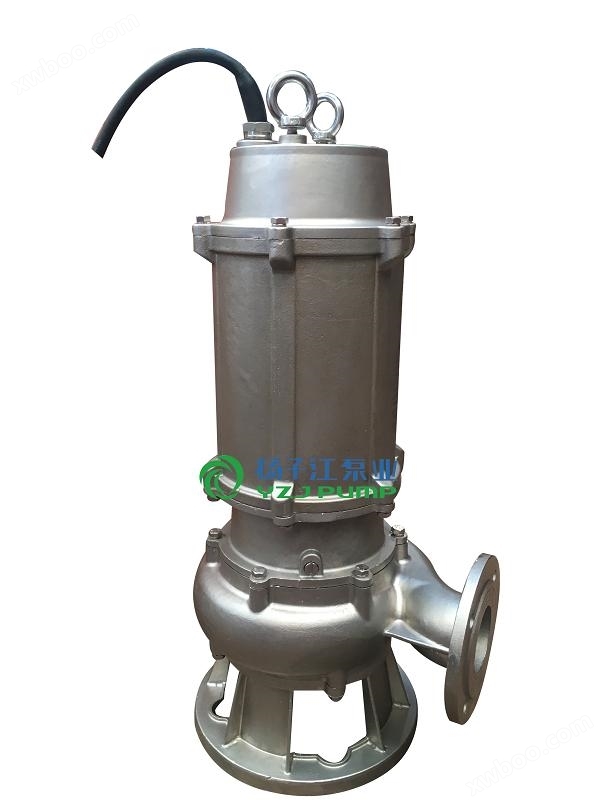

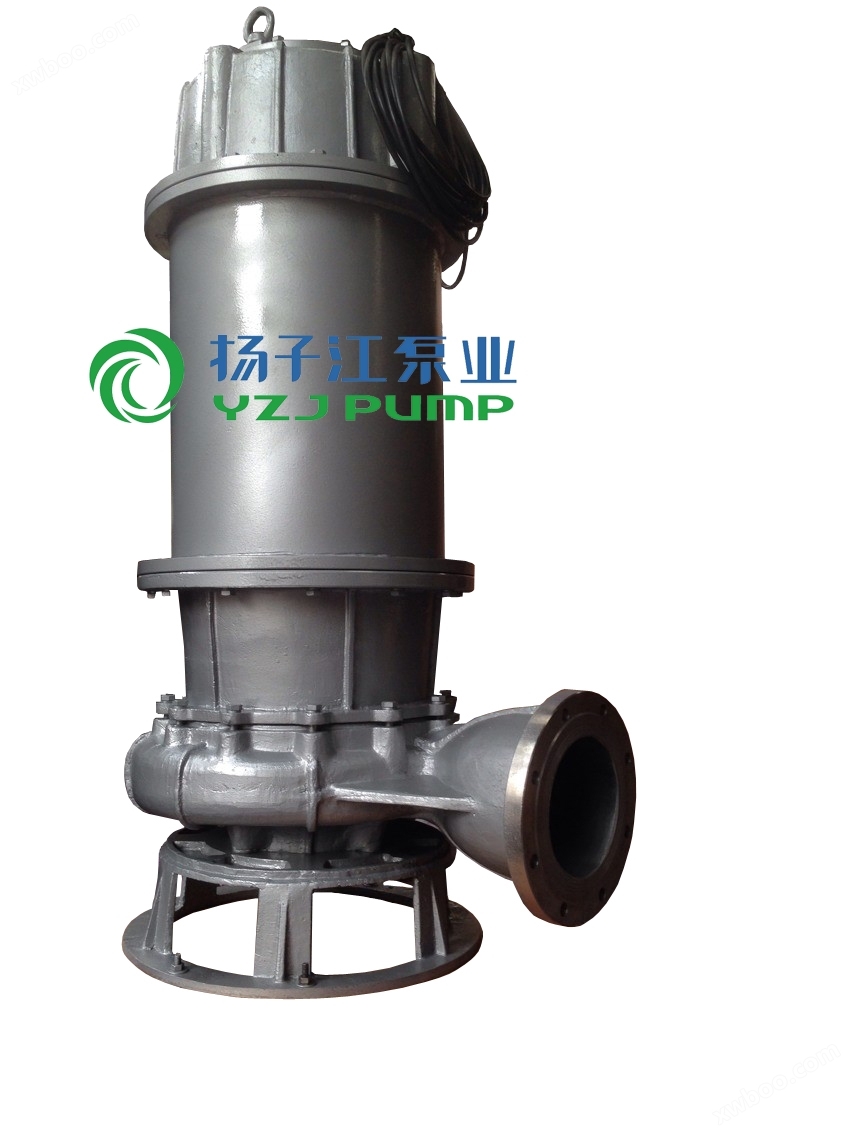

WQP型不銹鋼潛水排污泵概述
WQ型不銹鋼潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
WQP型不銹鋼潛水排污泵產品特點
1.WQP系列不銹鋼潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2.設計合理，配套電機合理，效率高，節能效果顯著。
3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4.泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。
5.泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
6.可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。
7.雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。
8.浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。
9.在使用揚程范圍內保證電機運行不過載。
10.根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水(干式)狀態下安全運行。
11.安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
WQP型不銹鋼潛水排污泵結構說明
WQP系列不銹鋼潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以佳效率運行。
WQP型不銹鋼潛水排污泵型號意義
例如：50WQP15-30-3
50-排出口徑
WQP-潛水式無堵塞排污泵
P-不銹鋼(P)
15-流量(m3/h)
30-揚程
3-配用功率(KW)
WQP型不銹鋼潛水排污泵故障分析及排除方法
障現象 | 原 因 分 析 | 排 除 方 法 |
流量不足 或不出水 | 1、 葉輪旋轉錯誤 2、 閥門是否打開和完好 3、 管道被堵 4、 轉速過低 5、 揚程過高 6、 抽送介質密度較大 7、 介質粘度較高 8、 密封圈損壞（口環處） | 1、 調整葉輪旋轉方向 2、 檢查、維修、排除 3、 清理雜物 4、 檢查電器設備及電路 5、 改泵或降低揚程 6、 用水沖稀降低濃度 7、 降低粘度 8、 更 換 |
運行不穩定 | 1、 葉輪不平衡 2、 軸承損壞 | 1、 送制造廠調換或校正 2、 更換葉輪 |
泵不能啟動 | 1、 缺 相 2、 葉輪卡住 3、 繞組、接頭或電纜斷路 4、 定子繞組燒壞 5、 電器控制發生故障 | 1、 檢查線路進行修復 2、 排除雜物 3、 用歐姆表檢驗修復 4、 修理、更換繞組 5、 修理或調換 |
電流過大 | 1、 工作電壓低 2、 管道、葉輪堵塞 3、 抽送液體的過的或粘度較高 4、 使用揚程過高 | 1、 調整工作電壓 2、 清理管道、更換繞組 3、 改變密度或粘度 4、 減少流量，提高流量 |
絕緣電阻低 | 1、 電纜線電源接線端滲漏 2、 電纜線破損 3、 機械密封磨損產生泄露 4、 各O形密封圈失效 5、 機殼被介質腐蝕漏水 | 1、 擰緊壓緊螺母 2、 更 換 3、 更 換 4、 更 換 5、 修 補 |
