當前位置：首頁 > 產品中心 > 不銹鋼耐腐蝕泵 > CDLF型立式不銹鋼多級離心泵
簡要描述：CDLF型立式不銹鋼多級離心泵通常適用于需要高壓水或其他液體輸送的應用場景，如供水系統、建筑工程、工業生產等。不銹鋼材料的選擇使得該泵具有良好的耐腐蝕性能，能夠處理各種化學液體或含有固體顆粒的介質。該泵的結構設計使其在安裝和維護方面更加便捷，因?yàn)樗橇⑹皆O(shè)計，占地空間相對較小。同時，它還具有高效率和穩定性的優點，在長時間運行過程中能夠提供可靠的性能。
產品型號：CDLF型廠商性質：生產廠家更新時間：2024-06-20訪 問 量：914
產品分類
Product Category相關文章
Related Articles詳細介紹
CDLF型立式不銹鋼多級離心泵產品簡介
CDLF立式不銹鋼輕型多級泵是采用國際先進技術制造而成，其大優點是采用先進水力模型設計，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

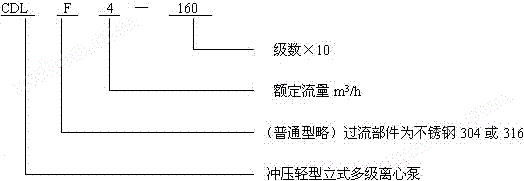

CDLF型立式不銹鋼多級離心泵型號意義
CDLF型立式不銹鋼多級離心泵性能范圍
流量：1-22m3/h；
揚程：6-232m；
功率：0.37-15kw；
轉速：2900r/min；
口徑：φ25-φ50；
溫度范圍：-15℃-+120℃；
CDLF型立式不銹鋼多級離心泵產品特點
1、進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
CDLF型立式不銹鋼多級離心泵輸送介質
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。
CDLF型立式不銹鋼多級離心泵產品用途
供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。
CDLF型立式不銹鋼多級離心泵結構圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |
1 | 電機 | 5 | 中間腔體 | |
2 | 機架 | 6 | 底板 | |
3 | 軸 | 7 | 泵體 | |
4 | 葉輪 | 8 | 機械密封 |
CDLF型立式不銹鋼多級離心泵性能參數
型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必須汽蝕余量 | 高度 | 重量 |
25CDLF2-20 | 2 | 15 | 72 | 2900 | 0.37 | 1.8 | 445 | 20 |
25CDLF2-30 | 2 | 22 | 72 | 2900 | 0.37 | 1.8 | 463 | 20 |
25CDLF2-40 | 2 | 30 | 72 | 2900 | 0.55 | 1.8 | 481 | 20 |
25CDLF2-50 | 2 | 37 | 72 | 2900 | 0.55 | 1.8 | 499 | 20 |
25CDLF2-60 | 2 | 45 | 74 | 2900 | 0.75 | 1.8 | 522 | 20 |
25CDLF2-70 | 2 | 52 | 74 | 2900 | 0.75 | 1.8 | 540 | 25 |
25CDLF2-80 | 2 | 60 | 74 | 2900 | 1.1 | 1.8 | 548 | 25 |
25CDLF2-90 | 2 | 67 | 76 | 2900 | 1.1 | 1.8 | 596 | 25 |
25CDLF2-100 | 2 | 75 | 76 | 2900 | 1.1 | 1.8 | 614 | 30 |
25CDLF2-110 | 2 | 82 | 76 | 2900 | 1.1 | 1.8 | 632 | 30 |
25CDLF2-120 | 2 | 90 | 76 | 2900 | 1.5 | 1.8 | 650 | 30 |
25CDLF2-130 | 2 | 97 | 82 | 2900 | 1.5 | 1.8 | 685 | 35 |
25CDLF2-140 | 2 | 105 | 82 | 2900 | 1.5 | 1.8 | 703 | 35 |
25CDLF2-150 | 2 | 112 | 82 | 2900 | 1.5 | 1.8 | 721 | 35 |
25CDLF2-160 | 2 | 120 | 82 | 2900 | 1.5 | 1.8 | 759 | 35 |
25CDLF2-170 | 2 | 127 | 82 | 2900 | 1.5 | 1.8 | 777 | 40 |
25CDLF2-180 | 2 | 135 | 84 | 2900 | 2.2 | 1.8 | 795 | 40 |
25CDLF2-190 | 2 | 142 | 84 | 2900 | 2.2 | 1.8 | 813 | 40 |
25CDLF2-200 | 2 | 150 | 84 | 2900 | 2.2 | 1.8 | 831 | 40 |
25CDLF2-210 | 2 | 157 | 84 | 2900 | 2.2 | 1.8 | 849 | 40 |
25CDLF2-220 | 2 | 165 | 84 | 2900 | 2.2 | 1.8 | 867 | 45 |
25CDLF2-230 | 2 | 172 | 84 | 2900 | 3 | 1.5 | 918 | 45 |
25CDLF2-240 | 2 | 180 | 84 | 2900 | 3 | 1.8 | 936 | 45 |
25CDLF2-250 | 2 | 187 | 84 | 2900 | 3 | 1.8 | 945 | 50 |
25CDLF2-260 | 2 | 195 | 86 | 2900 | 3 | 1.8 | 972 | 50 |
型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必須汽蝕余量 | 高度 | 重量 |
32CDLF4-20 | 4 | 16 | 72 | 2900 | 0.37 | 1.8 | 460 | 20 |
32CDLF4-30 | 4 | 24 | 72 | 2900 | 0.55 | 1.8 | 490 | 20 |
32CDLF4-40 | 4 | 32 | 74 | 2900 | 0.75 | 1.8 | 520 | 20 |
32CDLF4-50 | 4 | 40 | 76 | 2900 | 1.1 | 1.8 | 570 | 20 |
32CDLF4-60 | 4 | 48 | 76 | 2900 | 1.1 | 1.8 | 595 | 20 |
32CDLF4-70 | 4 | 56 | 76 | 2900 | 1.5 | 1.8 | 640 | 25 |
32CDLF4-80 | 4 | 64 | 82 | 2900 | 1.5 | 1.8 | 665 | 25 |
32CDLF4-90 | 4 | 72 | 82 | 2900 | 2.2 | 1.8 | 715 | 30 |
32CDLF4-100 | 4 | 80 | 84 | 2900 | 2.2 | 1.8 | 740 | 30 |
32CDLF4-110 | 4 | 88 | 84 | 2900 | 2.2 | 1.8 | 765 | 30 |
32CDLF4-120 | 4 | 96 | 84 | 2900 | 2.2 | 1.8 | 795 | 30 |
32CDLF4-130 | 4 | 104 | 84 | 2900 | 3 | 1.8 | 860 | 35 |
32CDLF4-140 | 4 | 112 | 84 | 2900 | 3 | 1.8 | 885 | 35 |
32CDLF4-150 | 4 | 120 | 84 | 2900 | 3 | 1.8 | 910 | 35 |
32CDLF4-160 | 4 | 128 | 86 | 2900 | 3 | 1.8 | 935 | 35 |
32CDLF4-170 | 4 | 136 | 86 | 2900 | 4 | 1.8 | 1000 | 40 |
32CDLF4-180 | 4 | 144 | 86 | 2900 | 4 | 1.8 | 1025 | 40 |
32CDLF4-190 | 4 | 152 | 87 | 2900 | 4 | 1.8 | 1050 | 40 |
32CDLF4-200 | 4 | 160 | 87 | 2900 | 4 | 1.8 | 1075 | 40 |
32CDLF4-210 | 4 | 168 | 87 | 2900 | 4 | 1.8 | 1100 | 45 |
32CDLF4-220 | 4 | 176 | 87 | 2900 | 4 | 1.8 | 1130 | 45 |
型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必須汽蝕余量 | 高度 | 重量 |
40CDLF8-20 | 8 | 18 | 74 | 2900 | 0.75 | 2.3 | 575 | 25 |
40CDLF8-30 | 8 | 27 | 76 | 2900 | 1.1 | 2.3 | 625 | 30 |
40CDLF8-40 | 8 | 36 | 82 | 2900 | 1.5 | 2.3 | 665 | 30 |
40CDLF8-50 | 8 | 45 | 84 | 2900 | 2.2 | 2.3 | 715 | 40 |
40CDLF8-60 | 8 | 54 | 84 | 2900 | 2.2 | 2.3 | 745 | 40 |
40CDLF8-70 | 8 | 63 | 84 | 2900 | 3 | 2.3 | 810 | 45 |
40CDLF8-80 | 8 | 72 | 86 | 2900 | 3 | 2.3 | 840 | 45 |
40CDLF8-90 | 8 | 81 | 86 | 2900 | 4 | 2.3 | 905 | 55 |
40CDLF8-100 | 8 | 90 | 87 | 2900 | 4 | 2.3 | 935 | 55 |
40CDLF8-110 | 8 | 99 | 87 | 2900 | 4 | 2.3 | 965 | 55 |
40CDLF8-120 | 8 | 108 | 87 | 2900 | 4 | 2.3 | 995 | 55 |
40CDLF8-130 | 8 | 117 | 87 | 2900 | 5.5 | 2.3 | 1100 | 80 |
40CDLF8-140 | 8 | 126 | 88.5 | 2900 | 5.5 | 2.3 | 1130 | 80 |
40CDLF8-150 | 8 | 135 | 88.5 | 2900 | 5.5 | 2.3 | 1160 | 80 |
40CDLF8-160 | 8 | 144 | 88.5 | 2900 | 5.5 | 2.3 | 1190 | 80 |
40CDLF8-170 | 8 | 153 | 88.5 | 2900 | 7.5 | 2.3 | 1220 | 90 |
40CDLF8-180 | 8 | 162 | 89 | 2900 | 7.5 | 2.3 | 1250 | 90 |
40CDLF8-190 | 8 | 171 | 89 | 2900 | 7.5 | 2.3 | 1280 | 90 |
40CDLF8-200 | 8 | 180 | 89 | 2900 | 7.5 | 2.3 | 1310 | 95 |
型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必須汽蝕余量 | 高度 | 重量 |
50CDLF16-20 | 16 | 24 | 84 | 2900 | 2.2 | 4.6 | 665 | 40 |
50CDLF16-30 | 16 | 36 | 86 | 2900 | 3 | 4.6 | 745 | 50 |
50CDLF16-40 | 16 | 48 | 86 | 2900 | 4 | 4.6 | 825 | 55 |
50CDLF16-50 | 16 | 60 | 88.5 | 2900 | 5.5 | 4.6 | 945 | 70 |
50CDLF16-60 | 16 | 72 | 88.5 | 2900 | 5.5 | 4.6 | 990 | 75 |
50CDLF16-70 | 16 | 84 | 89 | 2900 | 7.5 | 4.6 | 1035 | 80 |
50CDLF16-80 | 16 | 96 | 89 | 2900 | 7.5 | 4.6 | 1080 | 80 |
50CDLF16-90 | 16 | 108 | 89 | 2900 | 11 | 4.6 | 1255 | 140 |
50CDLF16-100 | 16 | 120 | 92.5 | 2900 | 11 | 4.6 | 1310 | 140 |
50CDLF16-110 | 16 | 132 | 92.5 | 2900 | 11 | 4.6 | 1365 | 145 |
50CDLF16-120 | 16 | 144 | 92.5 | 2900 | 11 | 4.6 | 1420 | 145 |
50CDLF16-130 | 16 | 156 | 92.5 | 2900 | 15 | 4.6 | 1545 | 150 |
50CDLF16-140 | 16 | 168 | 92.5 | 2900 | 15 | 4.6 | 1600 | 165 |

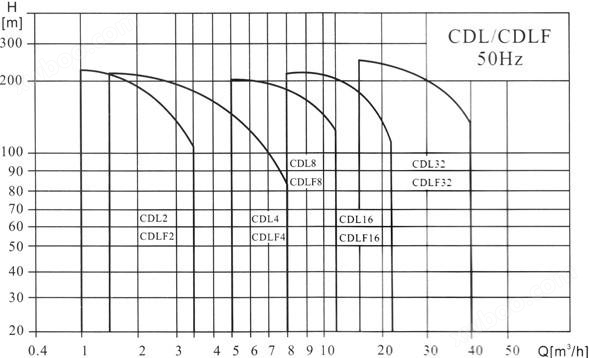

CDLF型立式不銹鋼多級離心泵性能圖譜
CDLF型立式不銹鋼多級離心泵安裝
1、CDLF型立式不銹鋼多級離心泵應于地面呈垂直安裝，安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。
2、為使泵可能產生的噪聲減至小，好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當?shù)刂巍?/p>
3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。
4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。
5、排水閥關閉時，是禁止泵運轉的，因?yàn)檫@會引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有小量的液體流 過泵。放水管，例如，可與水箱連接。
6、QDL、QDLF輕型多級泵的小量。
CDLF型立式不銹鋼多級離心泵舉例
典型的高壓沖刷系統圖的例子。揚子江泵業推薦這一種如圖所示的安裝方法，用于那些不能保證有“小流量”通過泵的場合。
1、輕型多級泵的液流開關，將對泵提供保護，不使它在液流太小時，泵運轉產生高熱而損壞。
2、輕型多級泵的濾網，是為了在用以輸送輕微污染水的裝置中，保護液 流開關而裝設的。
注：在液流情況穩定以及能保證具有小流量的裝置中，上述措施是不需妥的。在有水錘危險的裝置中，總得在泵的出口邊裝上一只止回閥。切勿使用快速關閉閥，像快速關閉噴槍之類，因?yàn)檫@種噴槍能導致水錘。影響電動機與泵軸聯接，嚴重時會使泵軸斷裂。
CDLF型立式不銹鋼多級離心泵電氣連接
1、輕型多級泵在打開接線盒蓋以及除掉卸任何泵的零部件之前，一定要將電源關閉。電氣連接必須要由合格的電工按照當?shù)胤ㄒ?guī)進行。電動機接線盒必須與電源開關正確連接導線。操作電壓和頻率在銘牌上標出。注意所使用的電源要適合電動機。三相電動機必須連接到一只有保護功能的起動器上。
2、輕型多級泵的接線盒可以依次轉到90°停直在四個位置上。需要時，可用螺絲刀去掉聯軸器護板，但不要去掉聯軸器。旋出電動機固定在泵上的螺栓。轉動電機到所需的位置。再放上螺栓旋緊。重新裝上聯軸器護板，使它在泵頭的凹口內呈垂直對中。電氣連接應按照接線盒蓋內的線路圖來進行。
注：在輕型多級泵未充滿液體前，不要起動泵。
CDLF型立式不銹鋼多級離心泵發動起來
一、當輕型多級泵的液體水位高于泵進口的閉式系統或開式系統：
1、關閉排水隔離閥并旋松泵頭上的排氣螺釘。
2、請注意排氣口的方向，并要保證流出的水不會對人引起傷害或?qū)﹄妱?dòng)機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引發的燙傷危險。
3、緩慢地打開吸水管上隔離閥，直到一股平穩的液流流出排氣閥為止。
4、輕型多級泵啟動時把排氣螺釘旋緊，把隔離閥完全打開。
二、當輕型多級泵的液體水位低于泵進口開式系統：
1、吸水管和泵必須先灌滿液體及排氣，然后再起動泵。
2、QDL2、4（QDLF2、4、8、16）
3、關閉排水隔離閥。將旁通閥對著止檔旋出少量見圖七。
4、取下灌注塞，從灌注口灌入液體，直至吸入管和泵完全充滿液體為止，將旁通閥重新旋緊。
5、輕型多級泵啟動時放回灌注塞，將它牢固地旋緊。
三、輕型多級泵啟動時檢查轉動方向：
1、在輕型多級泵未被灌滿液體之前，不要起動泵來檢查轉動方向。
2、在檢查電動機運轉方向時，不應拆卸聯軸器檢查。因?yàn)楫?dāng)聯軸器即經拿掉時，需要調整軸的位置。正確的轉動方向是由泵頭上或在電動機風扇蓋上的箭頭來表明。從風扇看過去，輕型多級泵應按逆時針方向轉動。
